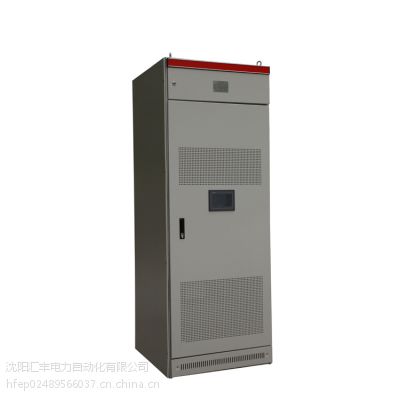

概述
电力系统中大量非线性负荷的应用，会在电力系统中产生较大的谐波污染，谐波次数和谐波电流大小都随着负载或系统的变化而改变。传统的无源滤波装置虽然结构简 单，设备投资少，但它自身存在着一些难以克服的缺点：补偿特性易受电网阻抗和运行状态的影响，易与系统发生谐振导致谐波放大，只能治理固定频率的谐波。有 源滤波装置是近年来针对无源滤波装置的缺点而提出的一种谐波治理新技术，该装置可消除各种形式的谐波，应用于各种谐波污染的工矿场所，尤其适用于快速变化的负载。
技术特点
1.实时跟随，动态补偿
采用基于瞬时无功功率理论的谐波电流检测技术，实时检测谐波电流，通过瞬时电流跟踪控制，实现谐波电流动态补偿，自动跟踪电网谐波变化，具有高度可控性和快速响应性。
2.优异的补偿特性
补偿性能不受系统阻抗的影响，可消除与系统阻抗发生谐振的危险，也可以用来抑制供电系统中因谐波引起的系统谐振。
3.补偿方式灵活
一机多能，不仅能治理谐波而且能补偿无功，提高功率因数，既可对单个谐波源独立补偿，也可对多个谐波源集中补偿，治理谐波时还可以实现对***次谐波进行治理。
4.DSP智能监控
DSP高速检测和运算，确保谐波检测和补偿控制精准有效，兼具智能监控功能，装置操控灵活，运行参数、工作状态一目了然，故障自动诊断，具备远程通讯接口，可通过PC机实时监控。
5.***的功率变换设计
采用的IGBT高频开关器件，主电路拓扑为三相桥式全控PWM变流器，具有体积小，效***，可靠性高的特点，***的多重化技术实现整机容量的扩展。
技术参数
三线三相系统
适用于带中性线或不带中性线的电网系统，可滤除非零序谐波、补偿无功 | ||||||
供电电源电压 | 380×（1±15%）V或600×（1±15%）V | |||||
可通过变压器应用于6KV、10KV和35KV系统 | ||||||
供电电源频率 | 50×（1±2%）Hz | |||||
单机有效滤波电流能力（RMS） | 1*** | 30A | 50A | 7***、100A | 150A、200A | 300A |
可滤除谐波次数 | 2～50次（消除全部或选定次数的谐波） | |||||
滤波程序设定 | 可对每次谐波进行单独设定 | |||||
谐波补偿率 | ≥95% | |||||
全响应时间 | ≤10ms | |||||
补偿方式 | 谐波补偿、无功补偿或谐波无功同补 | |||||
开关频率 | 等效20KHz | |||||
并机运行能力 | 可达10台 | |||||
有功功率损耗 | ＜3%设备输出容量 | |||||
显示功能 | 1.电网功率.功率因数.各相电压电流值.电流总畸变率.频谱图.电流波形显示。 | |||||
保护方式 | 电网过欠压、电网错缺相、装置过流、装置过热、直流母线过欠压。过载自动限流保护。 | |||||
冷却方式 | 强制风冷 | |||||
噪音 | ≤65dB | |||||
防护等级 | IP20（更高防护等级可制定） | |||||
安装尺寸 | 1*** | 200×260×500 | 非标尺寸可以按照客户要求生产 | 重量 （kg） | 15 | |
30A | 250×300×550 | 25 | ||||
50A（壁挂式） | 600×400×900 | 80 | ||||
50A（立式） | 600×400×1200 | 150 | ||||
7***、100A | 600×600×2200 | 200 | ||||
150A、200A | 800×800×2200 | 400 | ||||
300A | 1200×1000×2200 | 500 | ||||
颜色 | RAL7032（或按照用户的要求提供） | |||||
进线方式 | 上进线或下进线 | |||||
环境 | 室内安装，建议安装海拔高度不超过1000米 | |||||
环境温度 | -10℃～+45℃ | |||||
通讯 | 远程RS485/RS232/以太网通讯功能可选上位机监控软件（选配） | |||||
三相四线系统
适用于带中性线的三相系统，可滤除流过相线和中性线的谐波 | |||||||
供电电源电压 | 380×（1±15%）V或600×（1±15%）V | ||||||
可通过变压器应用于6KV、10KV和35KV系统 | |||||||
供电电源频率 | 50×（1±2%）Hz | ||||||
单机有效滤波电流能力（RMS） | 50A | 7***、100A | 150A、200A | 300A | |||
可滤除谐波次数 | 3～50次（消除全部或选定次数的谐波） | ||||||
滤波程序设定 | 可对每次谐波进行单独设定 | ||||||
谐波补偿率 | ≥95% | ||||||
全响应时间 | ≤10ms | ||||||
补偿方式 | 谐波补偿、无功补偿或谐波无功同补 | ||||||
开关频率 | 等效20KHz | ||||||
并机运行能力 | 可达10台 | ||||||
有功功率损耗 | ＜3%设备输出容量 | ||||||
显示功能 | 1.电网功率、功率因数、各相电压电流值、电流总畸变率、频谱图、电流波形显示。 | ||||||
保护方式 | 电网过欠压、电网错缺相、装置过流、装置过热、直流母线过欠压。 | ||||||
冷却方式 | 强制风冷 | ||||||
噪音 | ≤65dB | ||||||
防护等级 | IP20（更高防护等级可制定） | ||||||
安装尺寸 W×D×H （mm） | 50A（壁挂式） | 600×400×900 | 非标尺寸可以按照客户要求生产 | 重量 （kg） | 80 | ||
50A（立式） | 600×400×1200 | 150 | |||||
7***、100A | 600×600×2200 | 200 | |||||
150A、200A | 800×800×2200 | 400 | |||||
300A | 1200×1000×2200 | 500 | |||||
颜色 | RAL7032（或按照用户的要求提供） | ||||||
进线方式 | 上进线或下进线 | ||||||
环境 | 室内安装，建议安装海拔高度不超过1000米 | ||||||
环境温度 | -10℃～+45℃ | ||||||
通讯 | 远程RS485/RS232/以太网通讯功能可选上位机监控软件（选配） | ||||||
